Smartisan是手機中為數不多傾心于工業設計和用戶體驗的。老羅跨界過猛，也難免導致其最初的想法和現實存在差距。bootloader到底鎖還是不鎖，甚至曾被一個T1用戶弄上法庭來質問。

當然，能從認為加鎖是對系統的不自信，到后來發現解鎖是安全隱患，絕對是個進步（loser口中的打臉）。技術層面來說，究竟T系列手機的bootloader能不能解鎖呢？答案是，能。或者說，本來不能，但由于bootloader里存在的兩個漏洞，恰好可解。

分析bootloader

正像Smartisan OS本身，其ROM目錄結構也是極簡的。firmware-update目錄下emmc_appsboot.mbn就是bootloader鏡像。由于是ELF格式，不需要更多的處理，就能逆向出不錯的代碼結構。無論是T1還是T2，bootloader的代碼差不多，下面的分析選擇的是T2的2.6版的ROM。

和很多高通芯片的手機一樣，T2的bootloader是基于高通開源的lk。所以參考源碼，可以很快梳理出bootloader的執行流程。啟動后，根據按鍵組合，決定是否進入recovery，如果繼續留在bootloader模式，就會注冊一系列fastboot command，循環等待用戶輸入，決定下一步動向，如圖1。

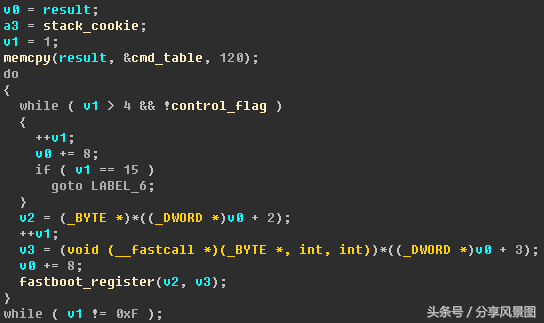

圖1.注冊fastboot command

顯然，control_flag為0的話，cmd_table中只有前四條命令被注冊，后續命令就都無法使用了。通過觀察cmd_table（如圖2），可以發現那些真正令人激動的函數（比如oem unlock）都在比較靠后的位置上。

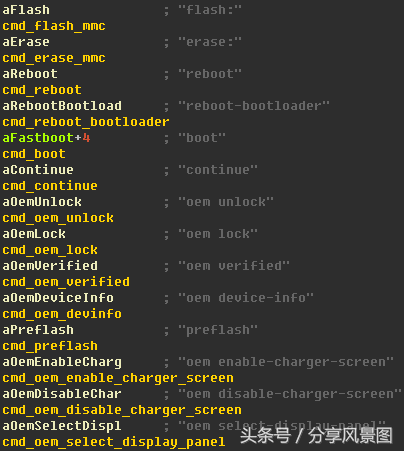

圖2.fastboot可以注冊的命令列表

在搞清楚control_flag這個全局標記到底何去何從之前，不如先探探這僅存四條命令的究竟。reboot，reboot-bootloader命令正像他們的名字一樣無趣，flash看起來就很有故事了。

執行flash命令時，如果control_flag為0，那就只能寫一個名為security的分區。而control_flag為1時，所有其他分區就都可以寫了，如圖3所示：

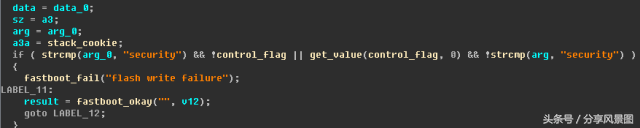

圖3.寫分區時的判斷

聯想之前fastboot command注冊的過程，control_flag為0時，絕大部分功能無效，且分區不可寫，control_flag應該就是is_allow_unlock，即bootloader是否上鎖的標記。系統啟動時，is_allow_unlock默認置0。當flash了security分區后，is_allow_unlock會有一次賦值操作，并且一旦賦值為1，就會提示解鎖成功，如圖4所示：

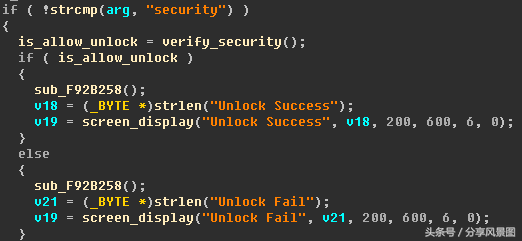

圖4.對security分區的檢測，判斷是否可以解鎖

分析到這里基本可以肯定，T2提供了解鎖功能，關鍵是寫入security分區的內容是否能夠經得住考驗。

解鎖bootloader

verify_security()函數比較復雜，涉及很多密碼學算法的演繹。好在它使用的是openssl的標準庫函數，識別起來有章可循。security分區內容采用的是RSA+MD5簽名校驗。合理的猜測是，官方本來設計的解鎖流程其他廠商類似，即用戶提交手機的序列號等信息，然后通過unlock時輸入廠商給的解鎖碼（根據序列號計算出來的簽名信息），實現解鎖。只不過這一次解鎖碼是通過寫入security分區實現輸入。

security[128]（security分區第128字節）是RSA初始化函數選擇的依據，security[129]作為序列號長度。然后factory[5]（factory分區的第5字節）起始的序列號作為MD5的計算依據，得到的hash值和security[0-127]簽名信息驗證的結果做比，相同返回1，否則返回0。這幾乎是每個簽名驗證的都在用的標準化流程，采用的算法成熟，且由openssl實現（難怪發布會幾百萬門票錢捐給了openssl），基本不會有瑕疵。由于bootloader只存放了公鑰e，沒有私鑰d，手機用戶自己是沒辦法構造出128字節的簽名信息的。

不過，由于代碼上一些不大不小的問題，我們恰好可以繞過這些限制，構造出和序列號無關的通用解鎖碼。首先在RSA初始化時，如圖5和6，當security[128]為66和67以外的數值時，初始化函數被選擇為sub_F924A90。

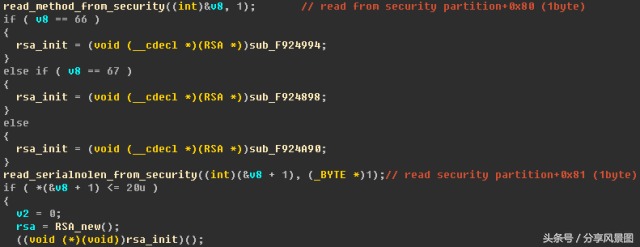

圖5.根據security[128]指定的函數來初始化RSA密鑰

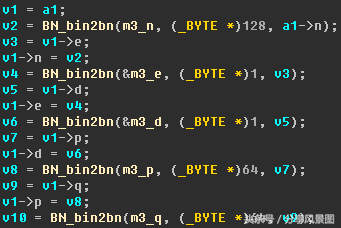

圖6.RSA密鑰初始化

跟進sub_F924A90后，可以看見圖6所示的密鑰填充，BN_bin2bn是openssl的庫函數，用于將內存中存放的Big-Endian字符數組轉化為Bignum類型，方便RSA的內部計算。私鑰d填寫的是偽數值，但p和q都填寫的是真值。側面說明寫這段代碼的人不太了解RSA，畢竟其安全性完全依賴于大數分解的NP難，而現在n的兩個素?cái)?shù)因子p和q都給了，雖然本意是加快計算速度，但私鑰d也就因而可以從公鑰e推出來了，d=e-1mod (p-1)(q-1)，這就導致了第一個邏輯漏洞，用于偽造簽名。

接下來，如圖7，完成了RSA的初始化以后，會接著從factory分區讀取數據：

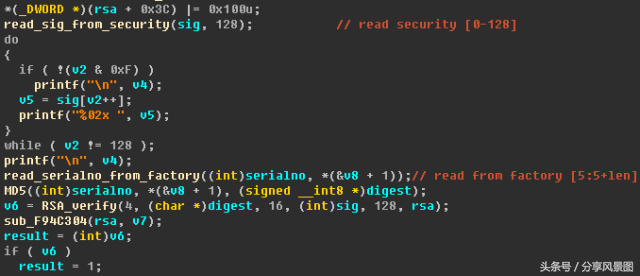

圖7. 讀取factory

分區，得到序列號，然后計算MD5

究竟從factory分區讀取多少字節是可控的，由security[129]決定。讀取出來正常應該是一串字母開頭后接一串?dāng)?shù)字的序列號，MD5后得到一串16字節的hash。最后利用RSA的公鑰驗證security[0-127]的128字節簽名是否屬于hash。

由于security[129]完全可控，就導致了第二個邏輯漏洞。如果該數指定為0，則MD5是針對一個空字符串進行計算的，計算結果總是d41d8cd98f00b204e9800998ecf8427e。所以無論是哪臺手機，factory分區內容如何，簽名驗證將總是針對常量進行。只要構造該常量的簽名寫入security分區，就能夠完成解鎖。

為了減少padding，encoding等一系列開發可能造成的不確定性，在生成解鎖碼時，同樣采用openssl的代碼實現，示例如下：

#include

#include

#include

#include

#include

unsignedcharm3_n[128] = {\

0xA4,0x0C, 0x69, 0x70, 0x25, 0x4F, 0x36, 0x49, 0x8E,\

0x83,0x4B, 0x74, 0x9A, 0x75, 0xC9, 0xF4, 0x7F, 0xE5,\

0x62,0xA8, 0xDE, 0x11, 0x13, 0x03, 0x57, 0x89, 0x31,\

0xCB,0x58, 0x84, 0xC8, 0x26, 0xBA, 0x2B, 0x60, 0xB5,\

0xB8, 0xA5, 0xD9, 0xBD, 0x27, 0x48, 0x3D,0x33, 0x38,\

0xA1,0x72, 0x62, 0x64, 0x87, 0x5E, 0x71, 0xF4, 0x1F,\

0xCB,0x68, 0x83, 0x92, 0xEA, 0x4B, 0xFF, 0x06, 0x38,\

0xAF,0xD5, 0x65, 0x55, 0x94, 0x04, 0x91, 0x88, 0xF7,\

0xA4,0x57, 0x72, 0x29, 0xFE, 0xEA, 0xB1, 0x27, 0x25,\

0xC1,0x12, 0x7D, 0x16, 0x6F, 0x13, 0xAF, 0xE2, 0x00,\

0x8D,0x5E, 0xA4, 0x0A, 0xB6, 0xF3, 0x71, 0x97, 0xC0,\

0xB0,0x60, 0xF5, 0x7C, 0x7F, 0xAA, 0xC4, 0x64, 0x20,\

0x3F,0x52, 0x0A, 0xA3, 0xC3, 0xEF, 0x18, 0xB6, 0x45,\

0x7D,0x72, 0x1E, 0xE2, 0x61, 0x0C, 0xD0, 0xD9, 0x1D,\

0xD0,0x5B\

};

unsignedcharm3_e[1] = {3};

unsignedcharm3_d[128] = {\

0x6d,0x5d,0x9b,0xa0,0x18,0xdf,0x79,0x86,0x5f,0x02,0x32,0x4d,0xbc,0x4e,0x86,0xa2,\

0xff,0xee,0x41,0xc5,0xe9,0x60,0xb7,0x57,0x8f,0xb0,0xcb,0xdc,0xe5,0xad,0xda,0xc4,\

0x7c,0x1c,0xeb,0x23,0xd0,0x6e,0x91,0x28,0xc4,0xda,0xd3,0x77,0x7b,0x16,0x4c,0x41,\

0x98,0x5a,0x3e,0xf6,0xa2,0xbf,0xdc,0xf0,0x57,0xb7,0x46,0xdd,0x54,0xae,0xd0,0x74,\

0x27,0xaa,0xad,0xf9,0xb9,0x33,0x8f,0x29,0x3b,0xf2,0xee,0x97,0x03,0x0b,0x5c,0xfc,\

0x92,0x95,0x6f,0x05,0xcd,0xbf,0x1c,0x77,0x16,0xce,0xd9,0x13,0xfb,0xf2,0x8f,0x74,\

0x09,0xca,0x78,0xf0,0xc7,0x4a,0xc2,0xc5,0xed,0x58,0xc1,0xfa,0xa1,0x6f,0x64,0x26,\

0x73,0x75,0x73,0x97,0x21,0xb4,0x01,0x13,0xad,0xd7,0xd5,0xbc,0x22,0x75,0x00,0xcb,\

};

intmain(intargc,char*argv[]) {

MD5_CTX md5ctx;

unsignedchardigest[MD5_DIGEST_LENGTH];

unsignedcharsigret[128];

unsignedintsiglen;

unsignedchartestdata;

MD5_Init(&md5ctx);

MD5_Update(&md5ctx, &testdata, 0);

MD5_Final(digest, &md5ctx);

RSA *rsa =RSA_new();

rsa->n =BN_bin2bn(m3_n, 128, rsa->n);

rsa->e =BN_bin2bn(m3_e, 1, rsa->e);

rsa->d =BN_bin2bn(m3_d, 128, rsa->d);

RSA_sign(4,digest, 16, sigret, &siglen, rsa);

FILE *fp =fopen("security.img","wb");

fwrite(sigret, siglen, 1, fp);

fwrite("\\x40\\x00", 2, 1, fp);

fclose(fp);

return0;

}

刷入security.img后，手機就可以解鎖了。雖然上述分析是基于T2的ROM，T1也完全適用。如圖8所示，T1刷入security.img同樣可以解鎖。

圖8. T1刷入security.img后解鎖

圖9.T2刷入security.img后解鎖

And Then Some

2014年老羅在微博上提過關于bootloader方面的打算，“官方會提供 boot loader，方便你刷機，只是刷機后會失?！保猿醮鶵OM里的確如我們所見保留了解鎖bootloader的功能。2016年有人因?yàn)樘峁┙怄i而狀告Smartisan，老羅勝訴后說道“我在微博上說過做bootloader，但技術部門因安全考慮否決了，我代表我自己道歉?！保钥隙ㄊ侨∠嗽摴δ?。盡管官方從來沒有發布過任何解鎖的方法，底層代碼倒是可以清晰反映出這段經歷。

對于T1和T2，2.6.7是最后一個可以解鎖的ROM版本號，2.6.8開始，fastboot command列表被改寫為圖10所示內容，大部分指令被閹：

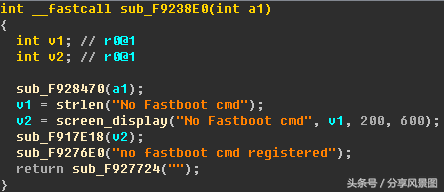

圖10. 2.6.8后的版本中fastboot已經沒有什么實質功能了

所以如果要解鎖3.x的Smartisan OS，可以下載2.6.7的ROM完成降級，畢竟舊版本的ROM同樣帶有簽名，使用recovery時允許刷入手機。更新到舊版的bootloader后，再用fastboot flash security security.img進行解鎖。解鎖后，每次升級用第三方無簽名驗證的recovery，更新除bootloader以外的模塊即可。這樣即便最新系統暫時沒有公開的內核漏洞，也能root。

一般的Android手機，只要有簽名認證的老版本bootloader里有漏洞，在系統沒有開啟限制（比如SW_ID）時，總可以通過降級，解鎖，然后升級回新系統，刷入supersu的方式root。
